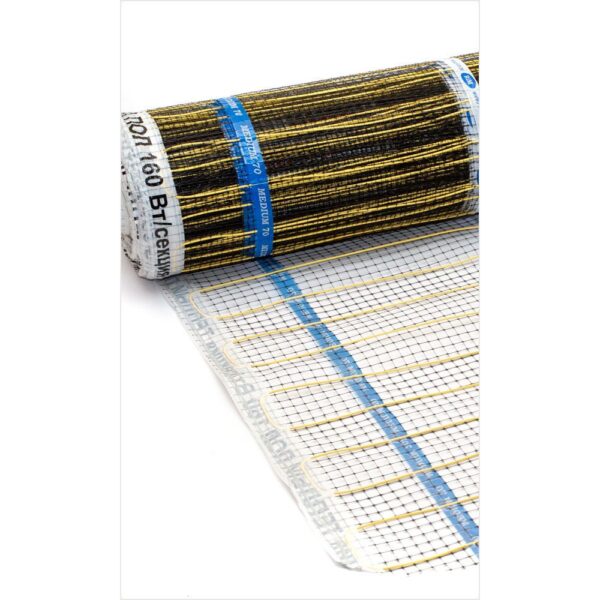

Тёплый пол RiM Medium-70 — 160Вт/0,8м²

ПРАВИЛО ОТРЕЗАНИЯ ОТ РУЛОНА

Тёплый пол изготавливается рулонами. Рулон состоит из секций.
От рулона можно отрезать любое количество секций – 1 секцию, 2 секции, 3 секции, 4 секции, 5 секций ..…10 секций и т.д.
Отрезается кратно 1 секции.
Минимальный отрез — 1 секция. Меньше одной секции отрезать нельзя!
Места отреза обозначены ножницами.
ВАЖНО! Разрезанию подлежит только сетка и токоведущие одножильные провода.
Греющий кабель (желтый провод) резать нельзя!

Рулоны шириной 1м – отрезаются через 0,5м  (Gold mini),  0,72м  (Gold),  0,85м  (Medium), 1м  (Light)

Рулоны шириной 70 см – отрезаются через 1м  (Gold-70, Medium-70 mini, Light-70 mini),  1,13м  (Medium-70),  1,3м  (Light-70)

Теплый пол «RiM» Medium -70 —  ширина рулона – 70см, отрезается кратно 1,13м

Отрезая от рулона секциями, получаются полосы следующих размеров:

1 секция: 0,7м х 1,13м, 2 секции: 0,7м х 2,26м, 3 секции: 0,7м х 3,39м, 4 секции: 0,7м х 4,52м  и т.д.

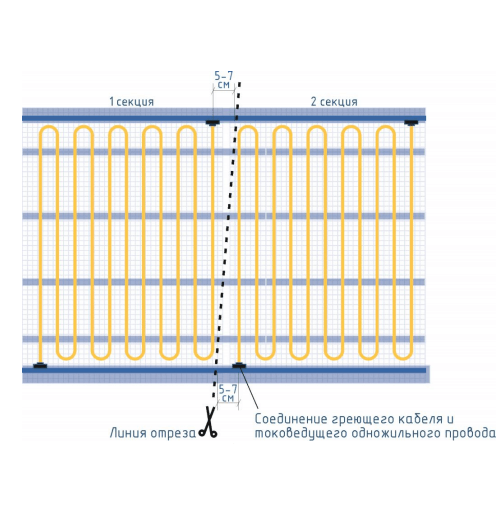

Отступаем от соединения греющего кабеля и токоведущего одножильного провода 5-7см и отрезаем. Рекомендуемая траектория отреза показана на рисунке.
Таким образом, мы оставляем 5-7 см токоведущего одножильного провода для выполнения монтажных соединений.

Вдоль сетки с каждой стороны, уложен токоведущий одножильный провод. Между токоведущими одножильными проводами, змейкой, разложен греющий кабель. Один конец греющего кабеля подключен к одному одножильному проводу, другой конец греющего кабеля подключен к другому одножильному проводу. Получается параллельное подключение секции (независимая секции). Секции изготавливаются одной цепью, но при этом каждая секция работает автономно от других секций.

Тёплый пол состоит из греющего кабеля и токоведущих одножильных проводов.

Греющий кабель (жёлтый провод) – углеродная нить в силиконовой изоляции. Углеродная нить имеет уникальные свойства, она выдерживает высокие температуры и скачки напряжения. Силиконовая изоляция используется в диапазоне температур от – 60 °C до +180 °C. Поэтому теплый пол «RiM» не боится не боится запирания мебелью, перепадов напряжения, перегрева.

Токоведущий одножильный провод (серый провод) – многожильная луженная медь в силиконовой изоляции. Обладает хорошей токопроводимостью, удобен в монтаже, силиконовая изоляция выдерживает высокие температуры.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Теплый пол РИМ Medium-70, одним из самых экономичных в линейке теплых полов РИМ. Благодаря тому что теплый пол РИМ Medium-70 имеет толщину всего 4мм, данный пол можно укладывать как в небольшую стяжку так и непосредственно под покрытие. Используется в любых помещениях, под любое покрытие (плитка, линолеум, ковролин). Имея компактные размеры, несгораемый теплый пол РИМ Medium-70 отлично подойдет для укладки в ванной комнате, санузле, лоджии, на балконе, в узком проходе и помещении.

Для того чтобы смонтировать теплый пол РИМ Medium-70 под линолеум или ковролин, на него нужно уложить ДСП! Малое энергопотребление и быстрый нагрев, обеспечат Вам комфортную температуру приятные ощущения. Для удобного и комфортного использования теплого пола РИМ, устанавливается терморегулятор. Обращаем Ваше внимание: для того чтобы прогреть более плотные и холодные материалы (гранит, мрамор и т.п), стоит выбрать несгораемый теплый пол РИМ большей мощности!
